光纖通信產品

商用級1路百兆網絡+1路RS485/232串口
商用級1路百兆網絡+1路RS485/232串口
商用級1路百兆網絡+1路RS485/232串口
商用級1路百兆網絡+1路RS485/232串口
商用級1路百兆網絡+1路RS485/232串口
商用級1路百兆網絡+1路RS485/232串口
商用級1路百兆網絡+1路RS485/232串口
商用級1路百兆網絡+1路RS485/232串口
商用級1路百兆網絡+1路RS485/232串口
商用級1路百兆網絡+1路RS485/232串口
商用級1路百兆網絡+1路RS485/232串口
商用級1路百兆網絡+1路RS485/232串口
商用級1路百兆網絡+1路RS485/232串口

支持 10/100Mbps 自適應;

符合IEEE802.3,IEEE802.3u,IEEE802.3X標準;

廣播風暴防護;

串口數據透明傳輸

波特率最高可達520kbps;

自動偵測信號速率;

單模光纖傳輸距離 20KM;;

豐富LED狀態指示燈,可監視設備的運行狀況;

即插即用,無需調試;

在線詢價
  • 商用級1路百兆網絡+1路RS485/232串口產品概述產品概述
  • 商用級1路百兆網絡+1路RS485/232串口技術規格技術規格
  • 商用級1路百兆網絡+1路RS485/232串口產品選型產品選型
  • 商用級1路百兆網絡+1路RS485/232串口在線購買在線購買
    LINMK5115光纖轉換器是由我公司自行研制,具有自主的知識產權。吸收了國內外同類產品的優點,結合市場的實際需求開發出來,通過一芯光纖可傳輸1路百兆以太網+1路RS485/232串口信號,實現同步、無失真、高質量的傳輸。該系列設備采用FPGA純硬件架構設計,全數字傳輸技術,可滿足用戶的需求,安裝簡便易行,無需進行現場調節,其光模塊和核心電路均采用進口元器件,性能穩定性,適用于不同的工作環境。針對工業自動化,道閘門禁系統,IP超市,生活小區,道路交通,軍事政府單位等項目,該設備采用了集成電路設計,設計簡練,具有易于安裝調試,免維護,性能穩定等優點。該光端機使用光纖做為傳輸介質,因此性能卓越,可以有效的防止強電磁波輻射干擾、雷電沖擊和電源浪涌,通信質量穩定、可靠。
光器件指標
波長 1310-1550nm
速率 155Mbps
發射光功率 >-8db
接收靈敏度 >-24db
光口 SC(FC/ST可選)
數據指標 RS232/485
標準 符合EIA RS-232,RS-485標準
物理接口/規格 3-Pin工業接線端子/3.81mm
波特率 50 bps 至 520 kbps(支持非標準波特率)
RS232 3線制(RXD、TXD、GND)、全雙工、點對點通訊
RS485 2線式(A、B)、半雙工、點對多主從通訊
RS485電路指標
RS-485 上拉電阻/下拉電阻 4.7 kΩ,4.7 kΩ

RS-485 終端電阻 N/A、120 Ω 和 120 kΩ


網絡指標
帶寬 10/100M
轉換方式 介質轉換、存貯轉發/直通
標準 IEEE802.3   IEEE802.3u  IEEE802.3X
循環檢測 支持
MAC地址表 2K
緩存器空間 1Mbit
極性反轉 支持
巨型幀 支持2048 Bytes
端口隔離 不支持
流量控制 全雙狀態:流量控制, 半雙工狀態:背壓方式
傳輸距離 100米
機械結構
機身屬性 鋁合金

配件 設備,電源適配端子,說明書,合格證


環境
工作溫度 -20°C ~+70°C
存儲溫度 -40°C ~+85°C
相對濕度 5 至 95%(非冷凝)

MTBF >100000小時

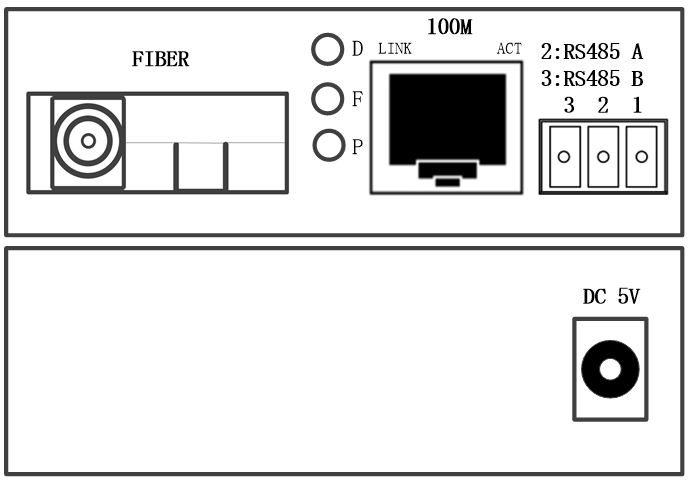

LED

狀態

描述

D (DATA/串口數據燈)

有數據

無數據

F (Fiber/光纖燈)

已通光

未通光

P(Power/電源燈)

已供電

Chua

未供電

100M (LINK/物理連接燈)

鏈路異常

鏈路正常

100M (ACT/數據指示燈)

無數據

有數據

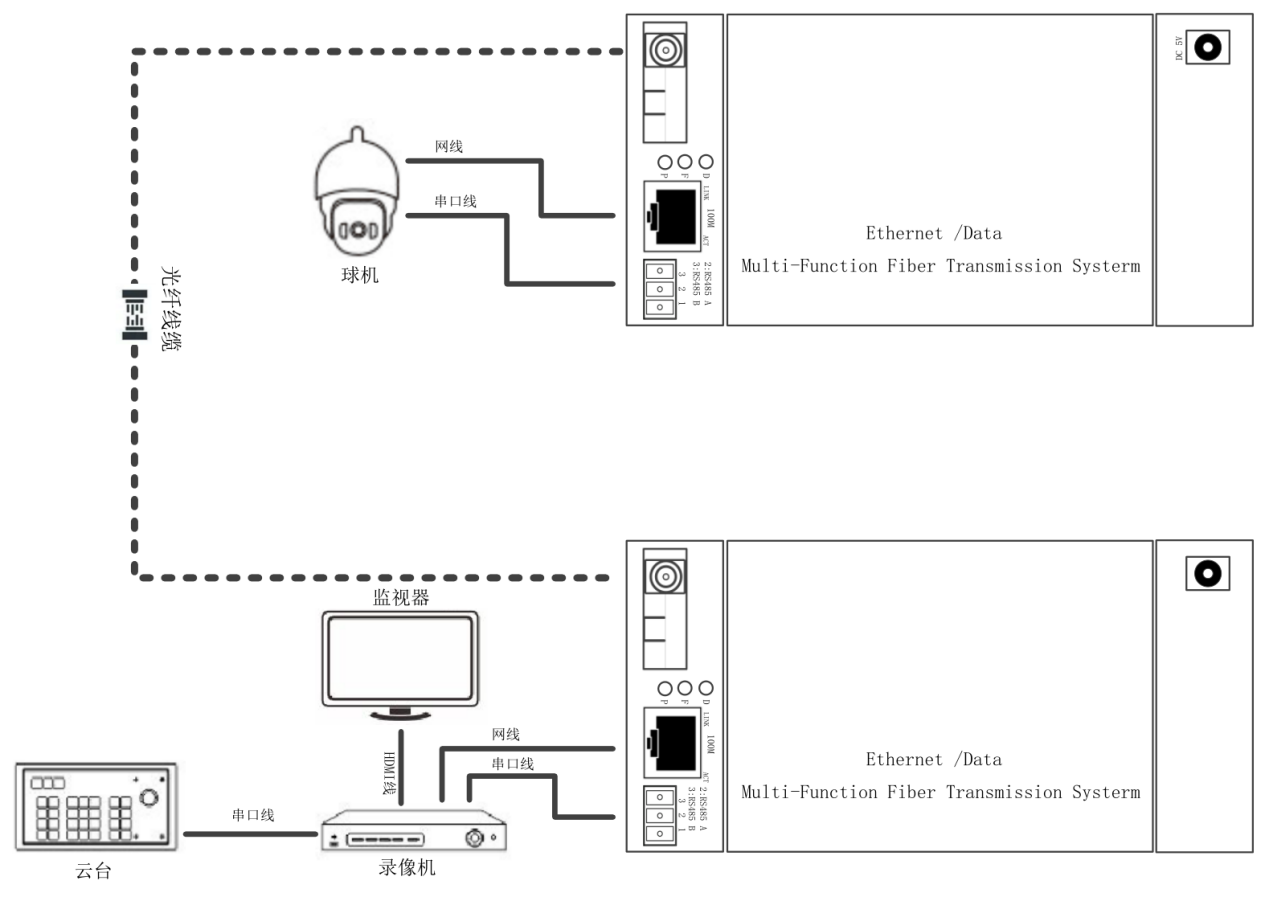

設備:1路百兆以太網+1路雙向RS485數據光端機


僅供參考

溫馨提示


l 設備不分發射,接收,可雙向傳輸,但設備光纖波長不同,需配對使用;

l 建議初次使用短光纖鏈接,確保設備所有功能正常,再做長距離傳輸;


指示燈故障排查


一:電源指示燈異常(POWER);

答:查看電源適配器是否符合設備要求或電源適配器故障

是否排插未插緊或松動

二:光纖指示燈異常(FIBER);

答:檢查光纖接口是否松動未插緊

檢查光纖是否光纖衰減過大

三:數據指示燈異常(DATA);

答:檢查COM口,波特率是否一致

檢查串口線是否接反

四:LINK/ACT燈異常

答:不正確或有問題的線纜,確認使用的是符合規范(如類型、長度等)的線纜。

確認連接設備電源設備是否已開啟





產品功能配置 單位 光纖選型

1路百兆以太網+1路雙向RS485數據光端機

對

SC/FC/ST

1路百兆以太網+1路雙向RS232數據光端機

對
SC/FC/ST
